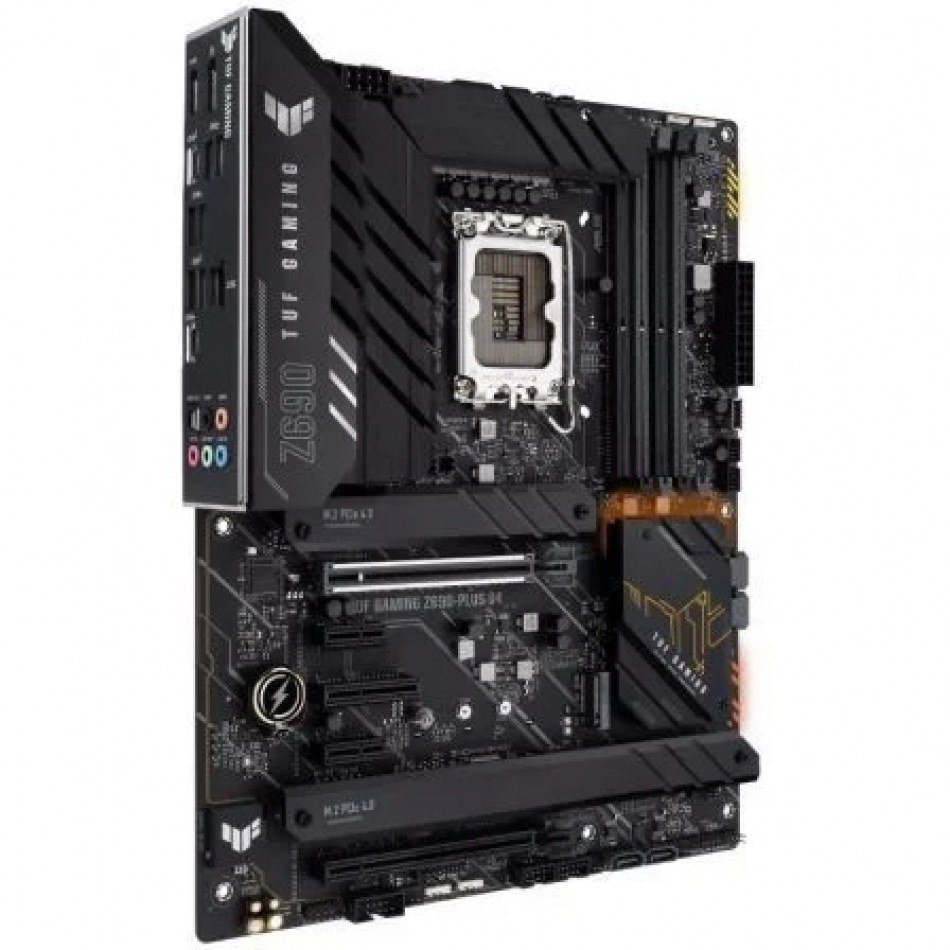

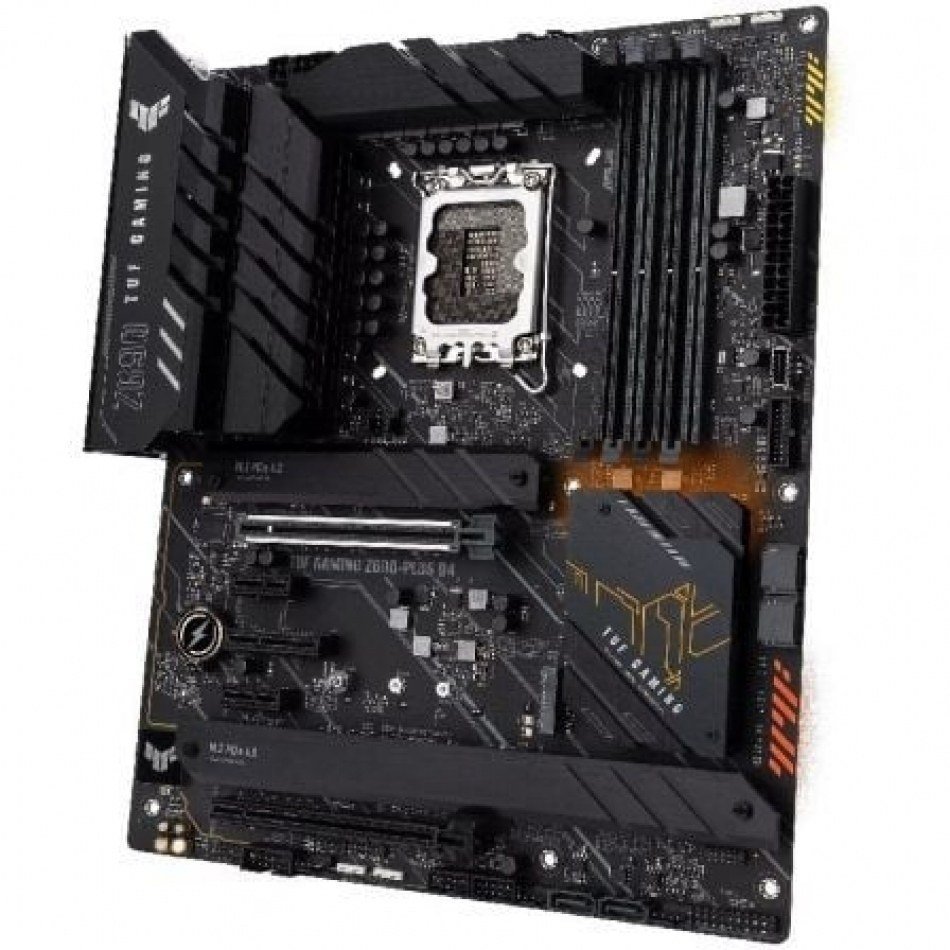

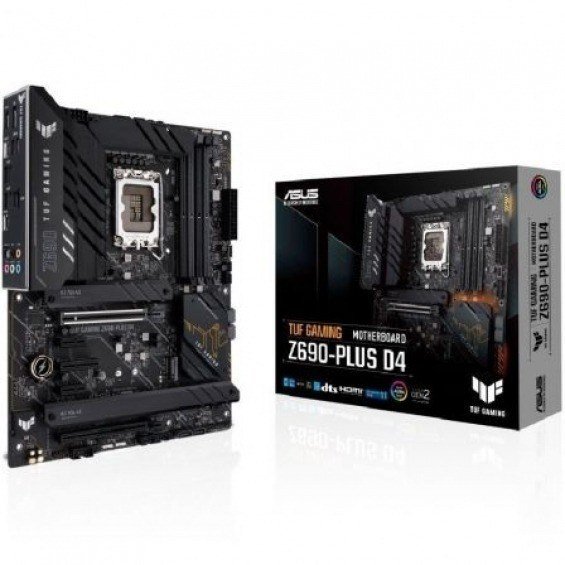

Placa Base Asus TUF GAMING Z690-PLUS D4 Socket 1700

Durable, estable y fiable.

La ASUS TUF GAMING Z690-PLUS D4 toma los elementos esenciales de la nueva plataforma de Intel® y los combina con funciones específicas para juegos y una durabilidad comprobada. Equipada con componentes de grado militar, soluciones de alimentación mejoradas y opciones de refrigeración completas, esta placa base ofrece un sólido rendimiento gaming y una estabilidad inquebrantable. Estéticamente, la TUF GAMING Z690-PLUS D4 luce el nuevo logotipo de TUF Gaming y elementos geométricos que reflejan la fiabilidad y estabilidad que caracterizan la serie TUF Gaming.

Rendimiento sólido

Dotada de un nuevo diseño de suministro energético y completas opciones de refrigeración para los procesadores Intel® Core™de 12.ª Gen., la serie TUF Gaming Z690 es la plataforma perfecta para montar tu próxima estación de gaming con un gran número de núcleos.

Diseño más frío

Disipador VRM

El disipador de gran superficie y masa cubre el VRM y los chokes para evitar que se acumule la temperatura.

Disipador PCH más grande

El disipador del chipset tiene un área más grande para ayuda a maximizar el rendimiento y la disipación de calor.

Tres ranuras M.2 con disipadores

Tres de las cuatro ranuras M.2 tienen un disipador térmico que enfría las unidades SSD M.2 para que trabajen a pleno rendimiento.

Overclocking DRAM

DDR4 OC 5333

El circuito revisado de la placa base permite que los últimos procesadores Intel puedan acceder al ancho de banda de la memoria sin restricciones. La tecnología ASUS OptiMem II mapea cuidadosamente las pistas de memoria a través de varias capas de la PCB para reducir significativamente las interferencias.

PCIe 5.0

La serie TUF GAMING Z690 es compatible con Thunderbolt™ 4 a través del conector integrado. Con la nueva tarjeta ASUS TunderboltEX 4 certificada por Intel*, la TUF GAMING Z690-PLUS D4 es capaz de ofrecer transmisiones bidireccionales hasta de 40 Gbps a través de un solo cable. Además, la tarjeta también permite encadenar varias pantallas, conectar una pantalla 8K y suministra hasta 100 vatios para cargar dispositivos rápidamente.

DrMOS

El VRM con 14+1 etapas de potencia Dr. MOS combina MOSFETS de perfil bajo/alto y controladores en un paquete capaz de entregar la potencia y eficiencia que necesita la 12.ª Gen. de procesadores Intel Core. Las etapas de potencia soportan 80 amperios para manejar los procesadores Intel actuales y los que están por llegar.

DIY SENCILLO

Las placas base TUF Gaming está diseñadas para que las puedas configurar como quieras, aunque no tengas experiencia previa. El ecosistema TUF GAMING Alliance facilita mucho el proceso de selección de componentes. Armoury Crate proporciona información de Fan Xpert 4 y del hardware al tiempo que permite controlar la cancelación de ruido bidireccional con IA, la iluminación RGB y los periféricos. Las placas base TUF Gaming te permiten crear el equipo de gaming de tus sueños sin complicarte la vida.

Monta tu equipo con confianza

TUF Gaming Alliance es una colaboración entre ASUS y socios de confianza que nació con la voluntad de crear un ecosistema que garantizara la compatibilidad con una gran variedad de chasis, fuentes de alimentación, kits de memoria, coolers CPU y mucho más.

GAMING INMERSIVO

Las placas base TUF GAMING Z690 incluyen una larga lista de características diseñada para mejorar tu experiencia de juego, como redes ultrarrápidas, un sonido impecable que ayuda a localizar a los enemigos en los juegos FPS y una iluminación RGB integrada que se sincroniza con los accesorios conectados y te ayuda a crear atmósferas personalizadas.

Eclipsa a la competencia

Un sistema bien ajustado ha de ir acompañado por una estética que le haga justicia. ASUS Aura incluye todos los controles RGB y un variado abanico de efectos de iluminación para los LED RGB integrados en la placa y las tiras RGB. También se puede sincronizar con los productos compatibles con Aura.

• CPU
• Intel® Socket LGA1700 para procesadores Intel® Core ™, Pentium® Gold y Celeron® de 12.ª generación
• Admite la tecnología Intel® Turbo Boost 2.0 y la tecnología Intel® Turbo Boost Max 3.0 **
• ** La compatibilidad con la tecnología Intel® Turbo Boost Max 3.0 depende de los tipos de CPU.
• Chipset
• Z690
• Memoria
• Canales de memoria: 4DDR4 (doble canal)
• Tamaño de memoria máximo: 128GB
• 4 x DIMM, máx. 128 GB, DDR4 5333 (OC) / 5133 (OC) / 5000 (OC) / 4800 (OC) / 4600 (OC) / 4400 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 ( OC) / 3733 (OC)
• / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3200/3000/2933/2800/2666/2400/2133 No ECC, memoria sin búfer *
• Arquitectura de memoria de doble canal
• Soporta Intel® Extreme Memory Profile (XMP)
• OptiMem II
• * El soporte de frecuencia de memoria real depende de los tipos de CPU y módulos DRAM; para obtener más información, consulte www.asus.com para obtener la QVL de memoria (listas de proveedores calificados).
• Gráficos
• 1 x DisplayPort **
• 1 x puerto HDMI® ***
• * Las especificaciones de gráficos pueden variar entre los tipos de CPU.
• ** Admite máx. 4K a 60Hz como se especifica en DisplayPort 1.4
• *** Admite 4K @ 60Hz como se especifica en HDMI 2.1.
• **** La compatibilidad con la resolución VGA depende de la resolución de los procesadores o tarjetas gráficas.
• Ranuras de expansión
• Procesadores Intel® de 12.a generación *
• 1 x ranura PCIe 5.0 x16
• Conjunto de chips Intel® Z690 **
• 1 x ranura PCIe 3.0 x16 (admite el modo x4)
• 1 x ranura PCIe 3.0 x4
• 2 x ranuras PCIe 3.0 x1
• * Consulte la tabla de bifurcación PCIe en el sitio de soporte.
• ** Admite la serie H de memoria Intel® Optane en la ranura PCIe conectada a PCH
• Almacenamiento
• Admite 4 ranuras M.2 y 4 puertos SATA 6Gb / s
• Procesadores Intel® de 12.a generación
• Ranura M.2_1 (clave M), tipo 2242/2260/2280/22110
• - Los procesadores Intel® de 12.a generación admiten el modo PCIe 4.0 x4
• Conjunto de chips Intel® Z690 **
• Ranura M.2_2 (clave M), tipo 2242/2260/2280 (admite modos PCIe 4.0 x4 y SATA)
• Ranura M.2_3 (clave M), tipo 2242/2260/2280/22110 (admite el modo PCIe 4.0 x4)
• Ranura M.2_4 (clave M), tipo 2242/2260/2280 (admite el modo PCIe 4.0 x4)
• 4 puertos SATA 6Gb / s
• * La tecnología Intel® Rapid Storage es compatible con NVMe RAID 0/1/5, SATA RAID 0/1/5/10.
• ** La tecnología Intel® Rapid Storage es compatible con la memoria Intel® Optane Serie H en las ranuras M.2 conectadas a PCH.
• Ethernet
• 1 x Ethernet Intel® de 2,5 Gb
• TUF LANGuard
• USB
• USB trasero: 8 puertos en total
• 1 x puerto USB 3.2 Gen 2x2 (1 x USB Type-C®)
• 2 puertos USB 3.2 Gen 2 (2 x Tipo A)
• 5 x puertos USB 3.2 Gen 1 (4 x Tipo-A + 1 x USB Tipo-C®)
• Frontal USB: 7 puertos en total
• 1 x conector USB 3.2 Gen 2 (compatible con USB Type-C®)
• 1 x encabezado USB 3.2 Gen 1 compatible con 2 puertos USB 3.2 Gen 1 adicionales
• 2 x encabezados USB 2.0 que admiten 4 puertos USB 2.0 adicionales
• Audio
• CÓDEC de audio de alta definición con sonido envolvente Realtek 7.1 *
• - Soporta: detección de jack, transmisión múltiple, reasignación de jack del panel frontal
• - Admite reproducción de hasta 24 bits / 192 kHz
• Funciones de audio
• - Blindaje de audio
• - Puerto de salida óptico S / PDIF trasero
• - Condensadores de audio premium
• - Capas de PCB de audio dedicadas
• - Cubierta de audio

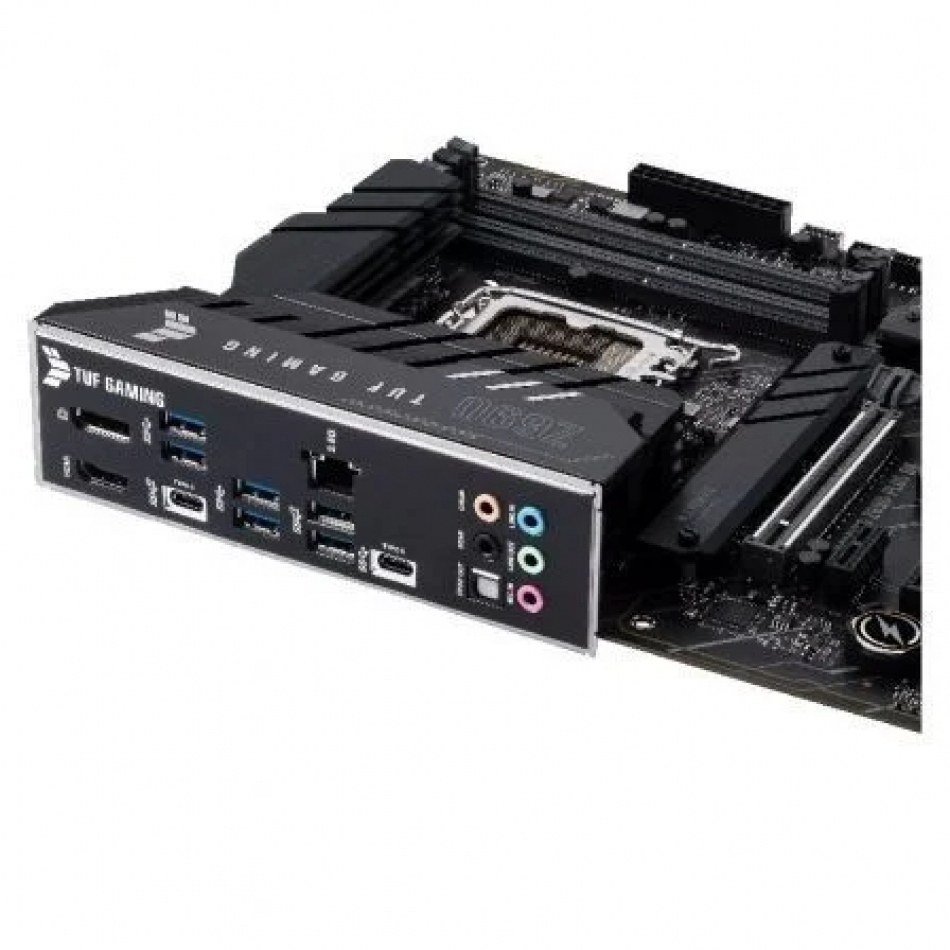

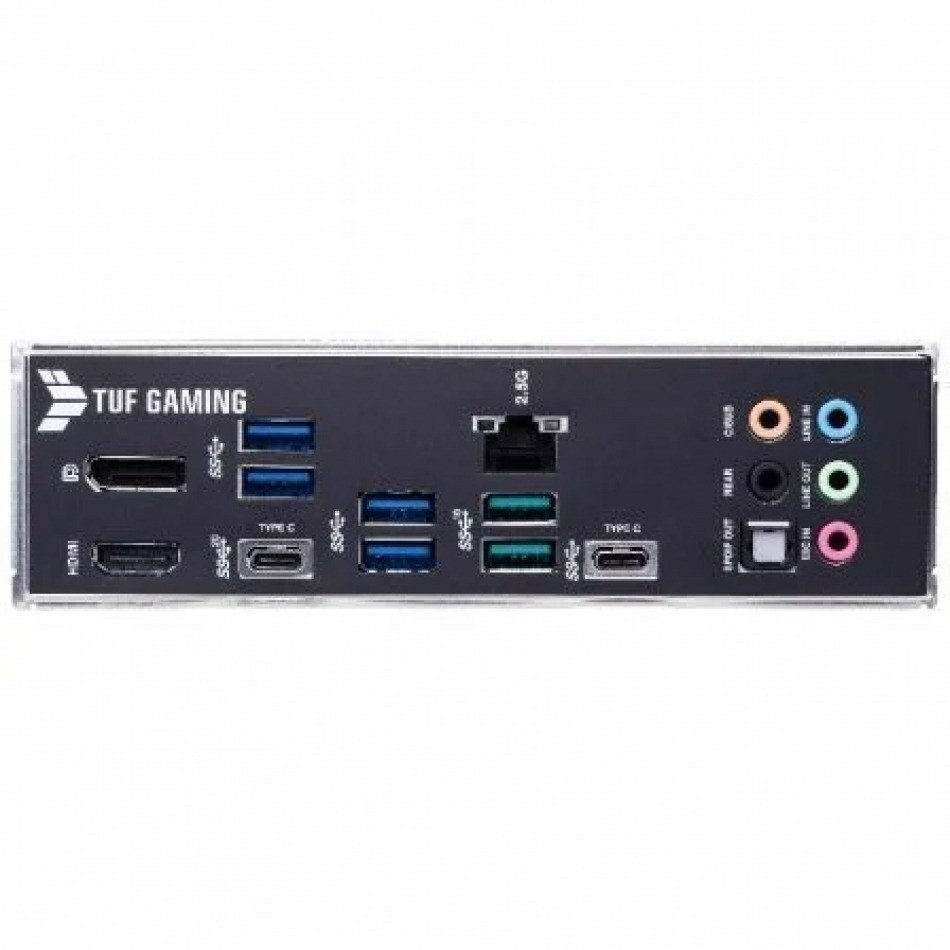

• Puertos de E / S del panel posterior
• 1 x puerto USB 3.2 Gen 2x2 (1 x USB Type-C®)
• 2 puertos USB 3.2 Gen 2 (2 x Tipo A)
• 5 x puertos USB 3.2 Gen 1 (4 x Tipo-A + 1 x USB Tipo-C®)
• 1 x DisplayPort
• 1 x puerto HDMI®
• 1 puerto Ethernet Intel® de 2,5 Gb
• 5 x conectores de audio
• 1 x puerto de salida óptico S / PDIF
• Conectores de E / S internos
• Relacionado con el ventilador y la refrigeración
• 1 x cabezal de ventilador de CPU de 4 pines
• 1 x cabezal de ventilador de CPU OPT de 4 pines
• 1 cabezal de bomba AIO de 4 pines
• Cabezales de ventilador de chasis de 4 x 4 pines
• Relacionado con el poder
• 1 conector de alimentación principal de 24 pines
• Conector de alimentación de 1 x 8 pines + 12V
• 1 conector de alimentación de 4 pines + 12V
• Relacionado con el almacenamiento
• 4 x ranuras M.2 (clave M)
• 4 puertos SATA 6Gb / s
• USB
• 1 x conector USB 3.2 Gen 2 (compatible con USB Type-C®)
• 1 x encabezado USB 3.2 Gen 1 compatible con 2 puertos USB 3.2 Gen 1 adicionales
• 2 x encabezados USB 2.0 que admiten 4 puertos USB 2.0 adicionales
• Diverso
• 3 x encabezados direccionables Gen 2
• 1 x encabezado AURA RGB
• 1 x encabezado CMOS claro
• 1 x encabezado de puerto COM
• 1 x encabezado de audio del panel frontal (AAFP)
• 1 cabezal de panel de sistema de 20-3 pines con función de intrusión de chasis
• 1 x cabezal Thunderbolt ™
• Características especiales
• PROTECCIÓN ASUS TUF
• - DIGI + VRM (- Diseño de energía digital con DrMOS)
• - Protección contra sobrecorriente DRAM mejorada
• - Protectores ESD
• - TUF LANGuard
• - Proteccion al sobrevoltaje
• - Safeslot
• - E / S traseras de acero inoxidable
• ASUS Q-Design
• - Q-Latch M.2
• - Q-DIMM
• - Q-LED (CPU [rojo], DRAM [amarillo], VGA [blanco], Dispositivo de arranque [amarillo verde])
• - Q-ranura
• Solución térmica ASUS
• - Disipador de calor M.2
• - Diseño de disipador de calor VRM
• ASUS EZ DIY
• - Protector de palanca de zócalo de CPU
• - ProCool
• - Blindaje de E / S premontado
• - SafeDIMM
• Sincronización AURA
• - Cabecera AURA RGB
• - Encabezados Gen 2 direccionables
• Funciones de software
• Software exclusivo de ASUS
• Caja de Armería
• - Creador de AURA
• - Sincronización AURA
• - Fan Xpert 4
• - Cancelación de ruido de IA bidireccional
• AI Suite 3
• - Utilidad de ahorro de energía y rendimiento
• TurboV EVO
• EPU
• DIGI + VRM
• TUF GAMING CPU-Z
• Procesamiento de audio DTS
• MyAsus
• Software Norton Anti-virus (versión de prueba gratuita)
• WinRAR
• UEFI BIOS
• ASUS EZ DIY
• - ASUS CrashFree BIOS 3
• - ASUS EZ Flash 3
• - Modo ASUS UEFI BIOS EZ
• BIOS
• 192 (128 + 64) Mb Flash ROM, UEFI AMI BIOS
• Manejabilidad
• WOL por PME, PXE
• Accesorios
• Cables
• 2 x cables SATA 6Gb / s
• Diverso
• 2 x paquetes de goma M.2
• 1 x paquete de tornillos SSD M.2
• 1 x pegatina TUF GAMING
• Medios de instalación
• Documentación
• 1 x tarjeta de certificación TUF
• 1 x guía de usuario
• Sistema operativo
• Windows® 11 de 64 bits, Windows® 10 de 64 bits
• Factor de forma
• ATX
• 30,5 cm x 24,4 cm
