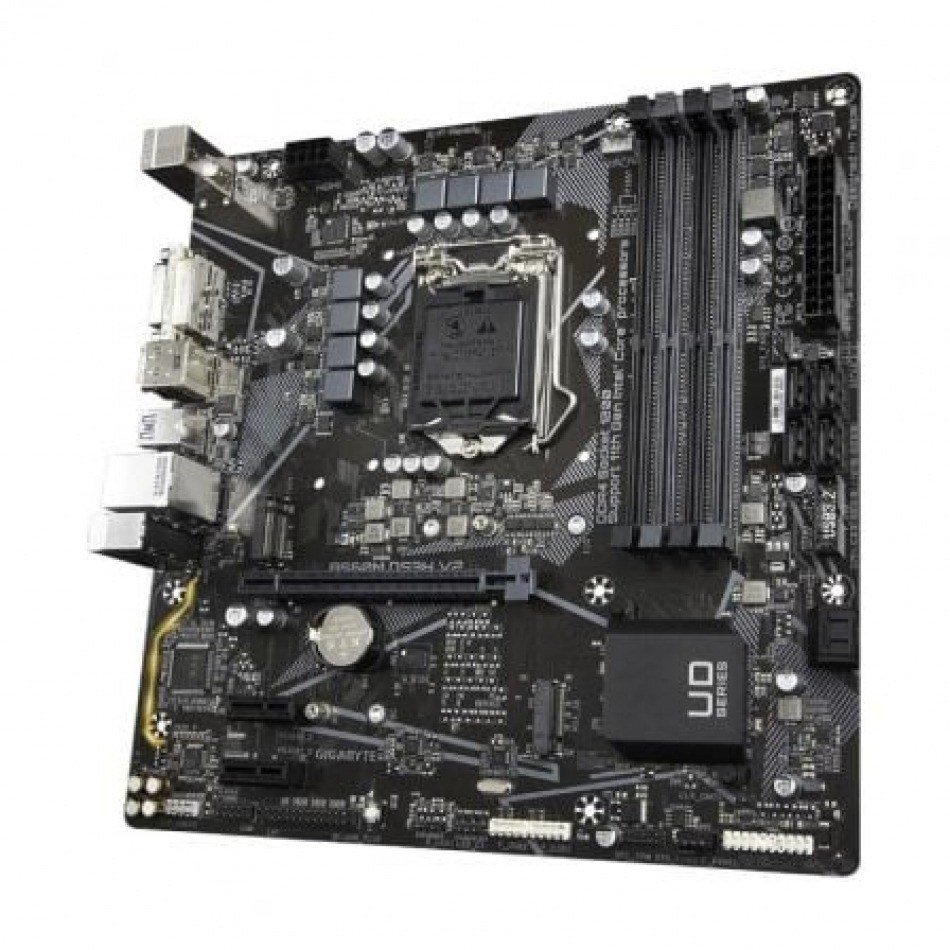

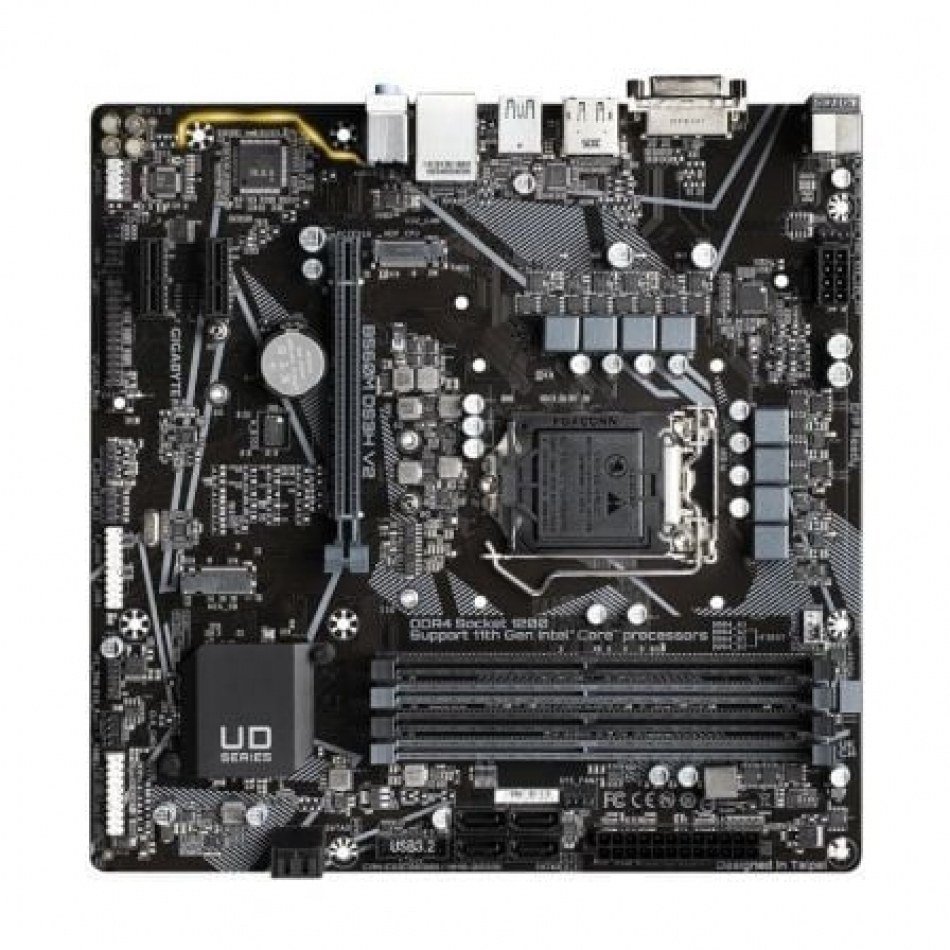

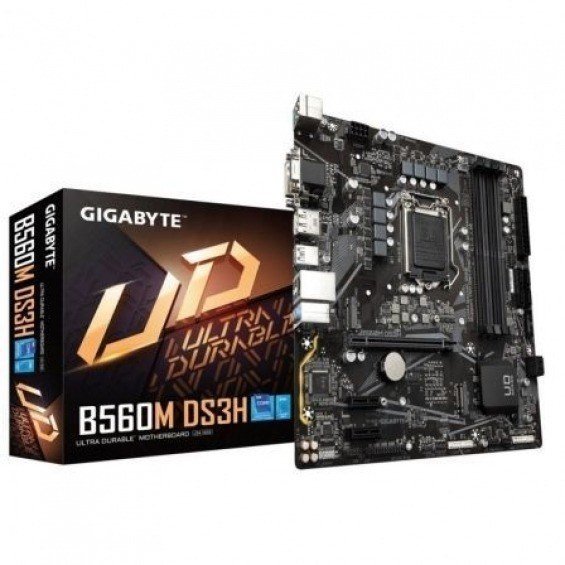

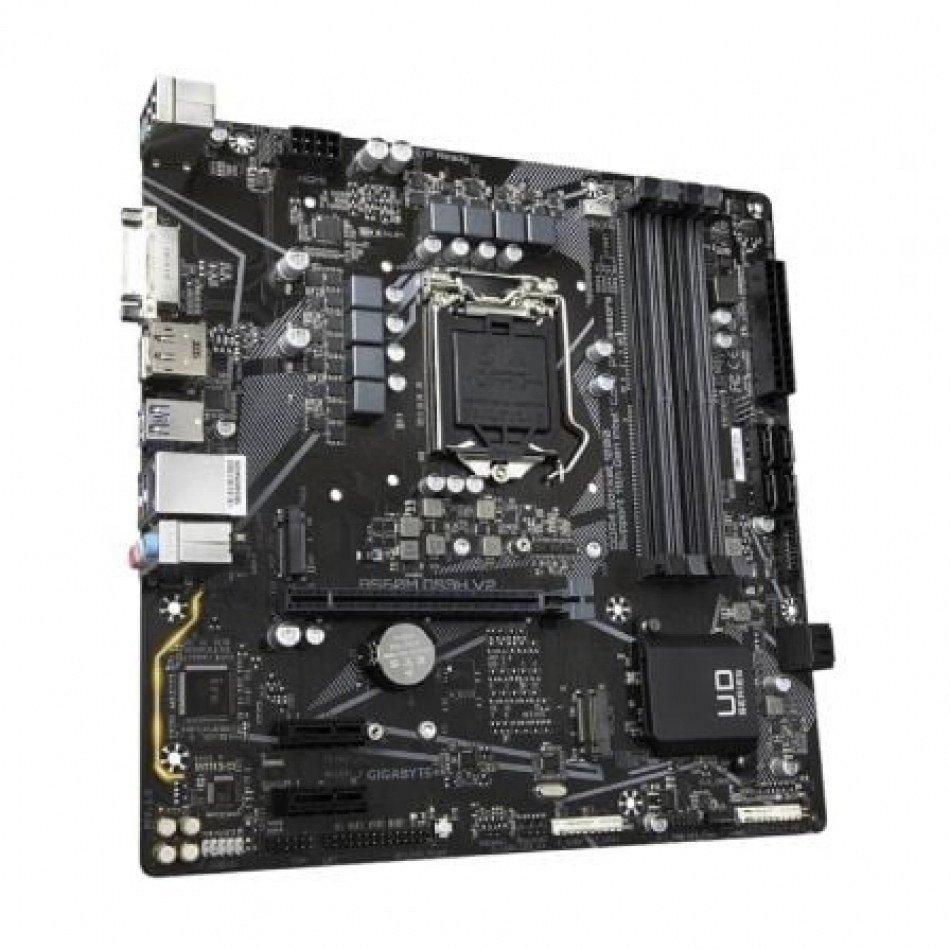

Placa Base Gigabyte B560M DS3H V2 Socket 1200/ Micro ATX

Durable con Direct 6+2 Phases Digital VRM, Full PCIe 4.0* Design, PCIe 4.0 M.2, GIGABYTE 8118 Gaming LAN, 8-ch HD Audio con Audio Caps, USB TYPE-C ® , RGB FUSION 2.0 , Q-Flash Plus

• Admite procesadores Intel®  Core™ Series de 11.ª y 10.ª generación
• DDR4 sin búfer sin ECC de dos canales, 4 DIMM
• Solución VRM digital directa de 6+2 fases con MOSFET de bajo RDS (encendido)
• NVMe PCIe 4.0/3.0* x4 M.2 dual ultrarrápido
• Exclusivo GIGABYTE 8118 Gaming LAN con gestión de ancho de banda
• USB 3.2 Gen1 Type-C ® para conexiones rápidas y versátiles
• Condensadores de audio de alta calidad y protector de ruido de audio con iluminación LED Trace Path
• RGB FUSION 2.0 admite tiras de LED RGB y LED direccionables
• Smart Fan 6 cuenta con múltiples sensores de temperatura, cabezales de ventilador híbridos con FAN STOP
• Q-Flash Plus Actualice el BIOS sin instalar la CPU, la memoria y la tarjeta gráfica

• CPU

• Paquete LGA1200:
• Procesadores Intel® Core ™ i9 de 11.a generación / Procesadores Intel® Core ™ i7 / Procesadores Intel® Core ™ i5
• 11ª generación Intel ® Core ™ i9 procesadores / Intel ® Core ™ i7 / Intel ® Core ™ i5 procesadores / Intel ® Core ™ i3 procesadores / Intel ® Pentium ® procesadores / Intel ® Celeron ® procesadores *
• * limitada a los transformadores con 4 MB de Intel ® Smart Cache, familia Intel ® Celeron ® G5xx5.
• La caché L3 varía con la CPU
• Compatible solo con procesadores de 10 y 11.ª generación.

• Chipset

• Intel ® B560 Express
• Compatible solo con procesadores de 10 y 11.ª generación.

• Memoria

• Procesadores Intel® Core ™ i9 / i7 / i5 de 11.a generación :
• compatibilidad con DDR4 5333 (OC) / DDR4 5133 (OC) / DDR4 5000 (OC) / 4933 (OC) / 4800 (OC) / 4700 (OC) / 4600 ( OC) / 4500 (OC) / 4400 (OC) / 4300 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3666 ( OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200/3000/2933/2800/2666/2400/2133 MHz
• Procesadores Intel® Core ™ i9 / i7 de décima generación :
• compatibilidad con módulos de memoria DDR4 2933/2666/2400/2133 MHz
• Intel décima generación ® Core ™ i5 / i3 / Pentium ® / Celeron ® procesadores:
• Soporte para módulos de memoria DDR4 2666/2400/2133 MHz
• 4 x zócalos DDR4 DIMM que admiten hasta 128 GB (capacidad de un solo DIMM de 32 GB) de memoria del sistema
• Arquitectura de memoria de doble canal
• Compatibilidad con módulos de memoria DIMM 1Rx8 / 2Rx8 sin búfer ECC (funcionan en modo no ECC)
• Soporte para módulos de memoria DIMM 1Rx8 / 2Rx8 / 1Rx16 sin búfer no ECC
• Soporte para módulos de memoria Extreme Memory Profile (XMP)
• (Compatible solo con procesadores de 10 y 11.ª generación.).

• Gráficos integrados

• Procesador de gráficos integrado: compatibilidad con gráficos HD Intel® :
• 1 x puerto DVI-D, que admite una resolución máxima de 1920x1200 a 60 Hz
• 1 x DisplayPort, que admite una resolución máxima de 4096x2304 a 60 Hz
• * Compatible con la versión DisplayPort 1.2 y HDCP 2.3
• 1 x puerto HDMI, que admite una resolución máxima de 4096x2160 @ 30 Hz
• * Soporte para la versión HDMI 1.4 y HDCP 2.3.
• (Las especificaciones de gráficos pueden variar según el soporte de la CPU).
• Soporte para hasta 3 pantallas al mismo tiempo

• Audio

• Realtek ® CODEC de audio
• Audio de alta definición
• 2/4 / 5.1 / 7.1 canales
• * Para configurar el audio de 7.1 canales, primero debe abrir el software de audio y seleccionar Configuración avanzada del dispositivo> Dispositivo de reproducción para cambiar la configuración predeterminada.

• LAN

• Chip LAN Realtek ® GbE (1000/100 Mbit)

• Ranuras de expansión

• 1 x ranura PCI Express x16, funcionando a x16
• (La ranura PCIEX16 cumple con el estándar PCI Express 4.0 solo con procesadores de 11.ª generación.)
• 2 x ranuras PCI Express x1
• (la ranura PCIEX1 cumple con el estándar PCI Express 3.0).

• Interfaz de almacenamiento

• UPC:
• 1 x conector M.2 (Socket 3, clave M, tipo 2260/2280/22110 PCIe 4.0 x4 / x2 SSD compatible) (M2P_CPU) (Nota)
• Conjunto de chips:
• 1 x conector M.2 (Socket 3, clave M, tipo 2260/2280 SATA y compatibilidad con SSD PCIe 3.0 x4 / x2) (M2A_SB)
• 6 x conectores SATA 6Gb / s
• * Consulte '1-7 Conectores internos' para conocer los avisos de instalación de los conectores M.2 y SATA.
• Intel ® Memoria Optane ™ Ready
• * Sistema con Intel ® Memoria Optane y los conectores M2™ de almacenamiento sólo se puede habilitar con un procesador Intel® 11 de generación instalada.

• USB

• Conjunto de chips:
• 1 x puerto USB Type-C ® en el panel posterior, compatible con USB 3.2 Gen 1
• 5 puertos USB 3.2 Gen 1 (3 puertos en el panel posterior, 2 puertos disponibles a través del encabezado USB interno)
• 4 puertos USB 2.0 / 1.1 disponibles a través de los encabezados USB internos
• Conjunto de chips + concentrador USB 2.0:
• 2 x puertos USB 2.0 / 1.1 en el panel posterior
• Conectores de E / S internos
• 1 conector de alimentación principal ATX de 24 pines
• 1 conector de alimentación ATX 12V de 8 pines
• 1 x conector de ventilador CPU
• 3 x ventilador del sistema
• 1 x tira de LED direccionable
• 1 x tira de LED RGB
• 6 x conectores SATA 6Gb / s
• 2 x conectores M.2 Socket 3
• 1 x c del panel frontal
• 1 x conecto audio del panel frontal
• 1 x USB 3.2 Gen 1
• 2 x USB 2.0 / 1.1
• 1 x conector módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
• 1 x puerto serie
• 1 x puerto paralelo
• 1 x puente CMOS transparente
• 1 x botón Q-Flash Plus
• ＊ Todos los conectores de ventilador están sujetos a compatibilidad con AIO_Pump, Pump y ventilador de alto rendimiento con la capacidad de entregar hasta 2A / 12V @ 24W.

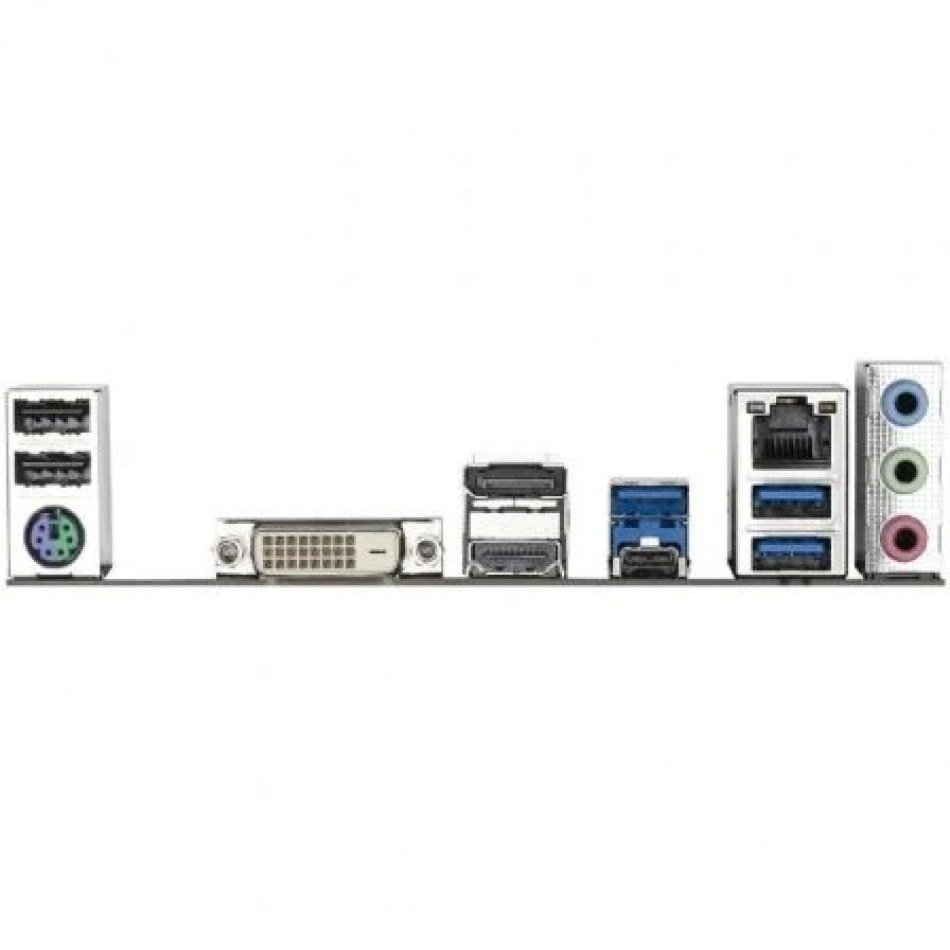

• Conectores del panel trasero

• 2 x puertos USB 2.0 / 1.1
• 1 x puerto de teclado / mouse PS / 2
• 1 x puerto DVI-D
• 1 x DisplayPort
• 1 x puerto HDMI
• 3 puertos USB 3.2 Gen 1
• 1 x puerto USB Type-C ® , compatible con USB 3.2 Gen 1
• 1 x puerto RJ-45
• 3 x conectores de audio

• Conectores de E / S

• Chip controlador de E / S iTE ®

•  H / W

• Detección de voltaje
• Detección de temperatura
• Detección de velocidad del ventilador
• Advertencia de falla del ventilador
• Control de velocidad del ventilador
• * La compatibilidad con la función de control de velocidad del ventilador dependerá del ventilador que instale.

• BIOS

• 1 flash de 256 Mbit
• Uso de BIOS UEFI de AMI con licencia
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

• Características especiales

• Soporte para APP Center
• * Las aplicaciones disponibles en APP Center pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.
• @BIOS
• EasyTune
• Fast Boot
• Game Boost
• ON / OFF Charge
• RGB Fusion
• Smart Backup
• System Information Viewer
• Soporte para Q-Flash Plus
• Soporte para Q-Flash
• Soporte para Xpress Install

• Software incluido

• Norton ® Internet Security (versión OEM)
• Utilidad de control de ancho de banda LAN para juegos Realtek ® 8118

• Sistema operativo

• Soporte para Windows 10 de 64 bits

• Factor de forma

• Factor de forma Micro ATX; 24,4 cm x 24,4 cm
• NOTA ( Compatible solo con procesadores de 10 y 11.ª generación.)
