Microrruptor sin palanca ON-(ON) Terminales Soldar 3pin 5A/250Vac

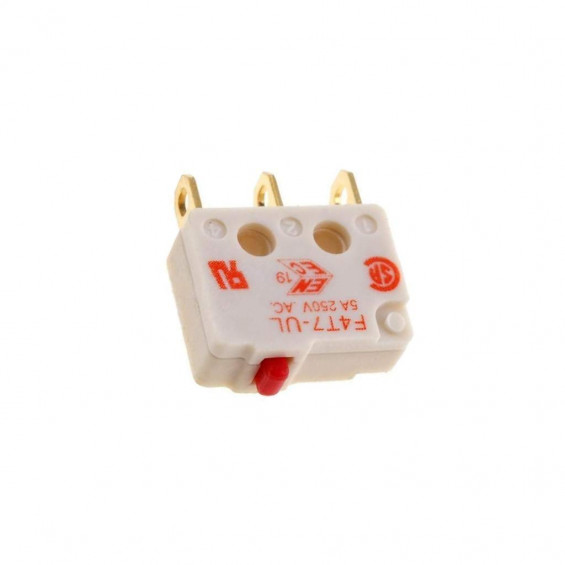

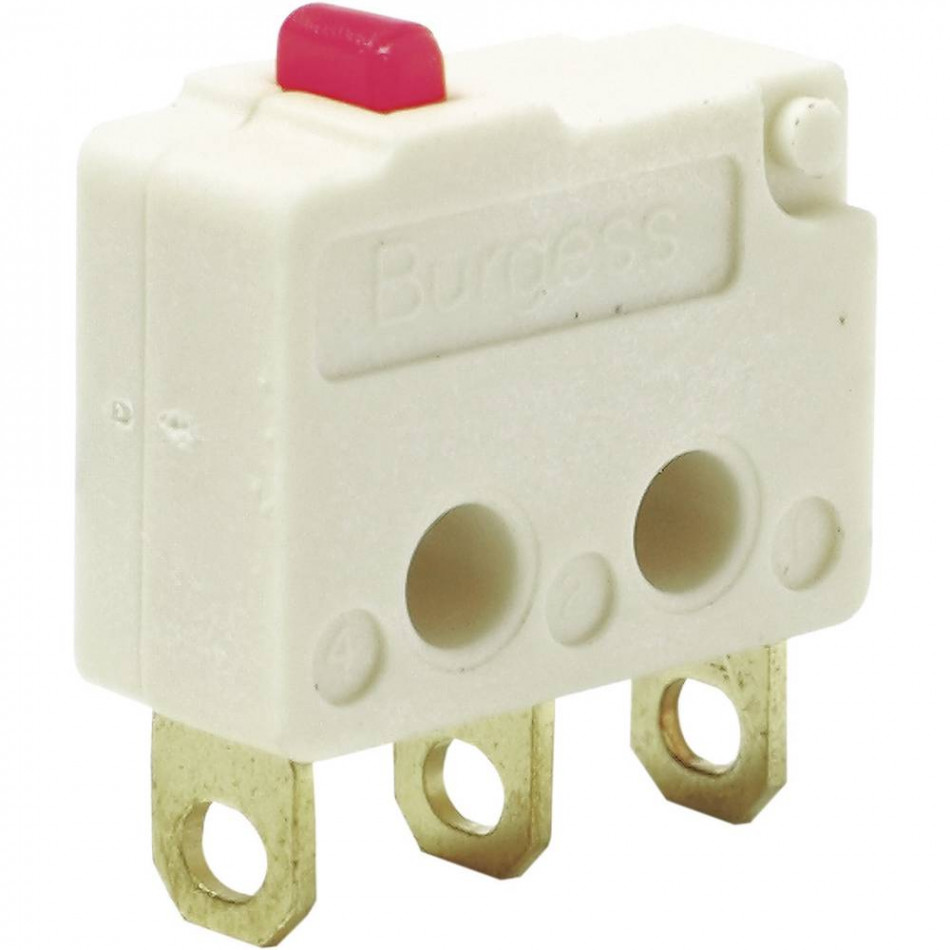

Microrruptor sin palanca Saia-Burgess F4 - SPDT, 5A/250VAC, Terminales para Soldar, 3 pines

Descripción general

El microrruptor sin palanca Saia-Burgess F4 es un microconmutador de alta precisión tipo SNAP ACTION, diseñado para ofrecer una respuesta de conmutación instantánea y fiable en circuitos de control e instrumentación. Gracias a su configuración SPDT y su capacidad para soportar cargas de hasta 5A a 250VAC , este componente garantiza una transferencia de señal segura y estable en dispositivos que requieren un control de activación preciso en espacios muy reducidos.

Este microconmutador cuenta con un mecanismo interno de alta velocidad que minimiza el arco eléctrico, asegurando una vida útil excepcional de hasta 10 millones de ciclos mecánicos en aplicaciones industriales, sistemas de domótica y reparaciones de equipos electrónicos. Su formato compacto con terminales listos para soldar facilita una integración limpia en placas de circuito o cableados directos. Si necesitas un recambio fiable de grado profesional para tus proyectos o reparaciones, la mejor opción es comprar microrruptor sin palanca Saia-Burgess F4 para asegurar un rendimiento ininterrumpido a largo plazo.

Especificaciones técnicas

Rendimiento y configuración eléctrica

• Tipo de interruptor: Microconmutador SNAP ACTION de respuesta rápida.
• Configuración de contactos: SPDT (un polo, doble vía) con tres terminales físicos.
• Modo de actuación: ON-(ON), con retorno por muelle a la posición estable de reposo.
• Capacidad de carga de contactos AC: 5A / 250V AC, apto para el control de pequeñas cargas y señales de mando.
• Número de posiciones estables: 1 posición estable (monoestable).
• Número de posiciones totales: 2 posiciones de funcionamiento.
• Material de contactos: Contactos fabricados en plata, reduciendo la resistencia de contacto y optimizando la conductividad.

Diseño físico y montaje

• Tipo de actuador: Sin palanca (pulsador directo sobre el émbolo del cuerpo).
• Dimensiones del cuerpo: 12,8 x 5,1 x 10 mm, diseño ultracompacto para optimizar el espacio en el PCB.
• Tipo de salida: Terminales preparados para soldadura directa.
• Paso entre terminales (Ráster): 5,08 mm, estándar para facilitar el conexionado.
• Fuerza de accionamiento: 1,4 N, equilibrio óptimo para evitar pulsaciones accidentales sin requerir una presión excesiva.

Propiedades ambientales y durabilidad

• Durabilidad mecánica: Garantizada hasta 10.000.000 de ciclos de conmutación.
• Clase de estanqueidad: IP40, protección contra la entrada de cuerpos sólidos de más de 1 mm de tamaño.
• Temperatura de funcionamiento: Rango operativo extremo de -40 °C hasta 85 °C, ideal para entornos exigentes.
• Serie del fabricante: Serie F4 de Saia-Burgess.

Optimiza la fiabilidad de tus circuitos de conmutación y sistemas electrónicos al comprar microrruptor sin palanca Saia-Burgess F4 .
