Sensor Inductivo PNP/NO 0-5mm 12-24Vdc 100mA IP67

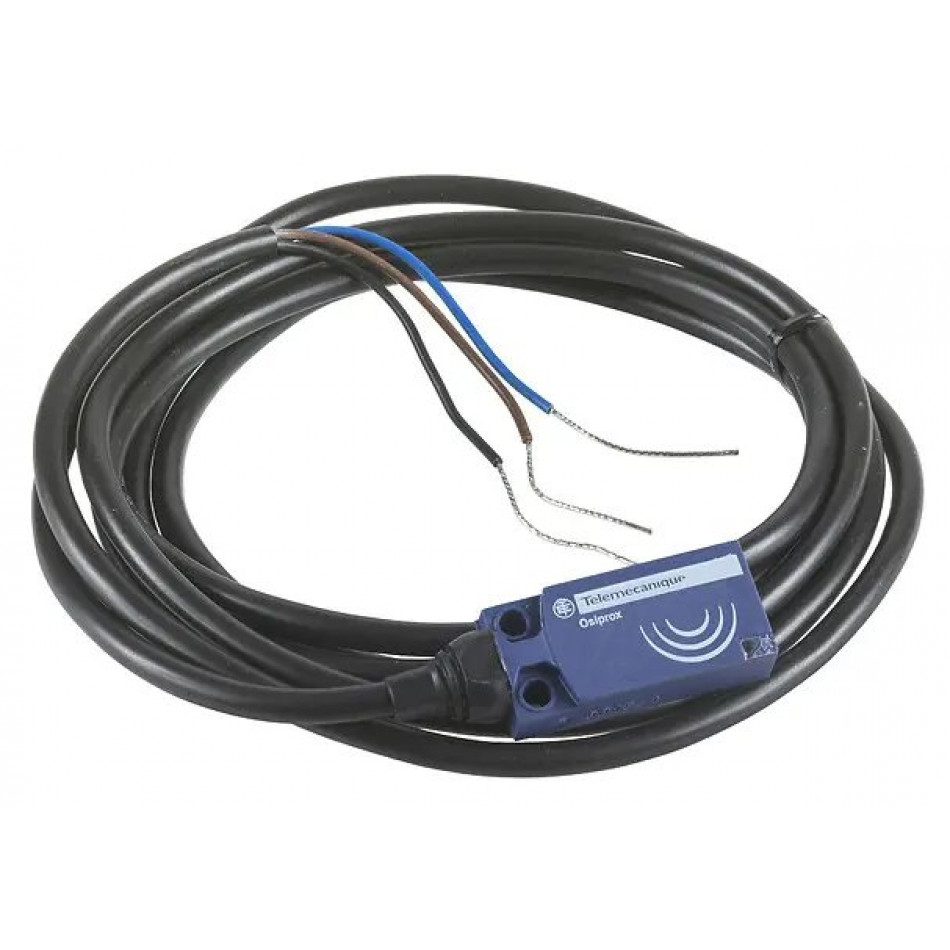

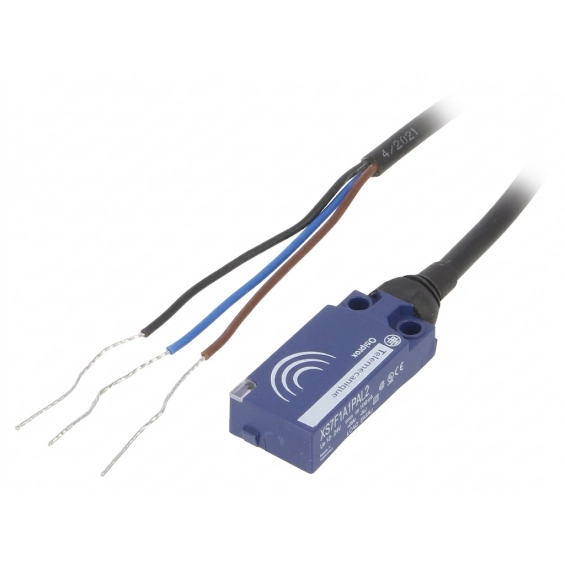

Sensor Inductivo Telemecanique XS7 - Salida PNP/NO, Alcance 5mm, Formato Plano 15x32x8mm, Protección IP68

Descripción general

El Sensor Inductivo Telemecanique XS7 es un dispositivo de detección de proximidad de alta precisión diseñado para identificar objetos metálicos sin contacto físico en líneas de automatización industrial, maquinaria de embalaje y sistemas de control de procesos. Destaca por su formato plano y compacto de 15 x 32 x 8 mm y su alta frecuencia de conmutación de hasta 2000 Hz , lo que te permite realizar un montaje discreto en espacios sumamente reducidos de la maquinaria mientras procesas lecturas ultra rápidas y continuas sin sufrir desgaste mecánico, garantizando un posicionamiento exacto y libre de errores.

Este componente electrónico cuenta con una robusta carcasa de PBT y un grado de protección IP68, lo que significa que es totalmente estanco y resiste de manera excelente los entornos industriales con presencia constante de polvo, aceites e inmersión en agua, evitando cortocircuitos y fallas operativas en el día a día. Su configuración de salida PNP Normalmente Abierto (NO) y su protección contra cortocircuitos e inversión de polaridad aseguran una integración limpia, segura y directamente compatible con la lógica de tu PLC. Si necesitas optimizar la fiabilidad y el espacio de tus sistemas automatizados, la mejor opción es comprar Sensor Inductivo Telemecanique XS7 para lograr un control de presencia infalible.

Especificaciones técnicas

Rendimiento y detección

• Tipo de sensor: Inductivo, especializado en la detección de materiales ferrosos sin contacto directo para evitar el desgaste.
• Alcance nominal: 0 a 5 mm (rango de detección de serie de 4 a 8 mm), aportando una distancia de conmutación milimétrica y constante para proximidad de corto rango.

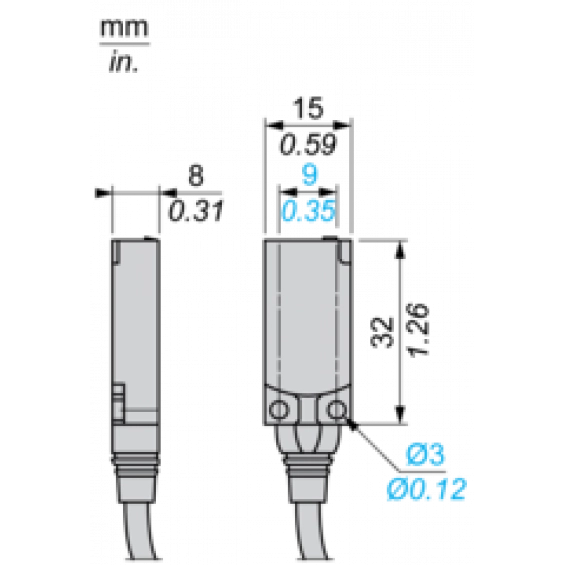

• Diseño del sensor: Forma plana (Flat form) de 15 x 32 x 8 mm, ideal para su inserción en ranuras, perfiles o espacios de montaje reducidos.
• Clase de frente: Enrasable (Flush mountable), lo que posibilita una instalación integrada a ras de metal sin interferencias de los materiales circundantes.
• Cara de detección: Frontal, concentrando el campo magnético de manera directa hacia la pieza objetivo.
• Frecuencia de conmutación: Menor o igual a 2000 Hz, lo que asegura una respuesta lógica inmediata ante impulsos cíclicos o piezas a alta velocidad.
• Recorrido diferencial: 1 a 15 % del alcance real (Sr), garantizando un umbral de histéresis controlado para evitar conmutaciones inestables.

Características eléctricas y salidas

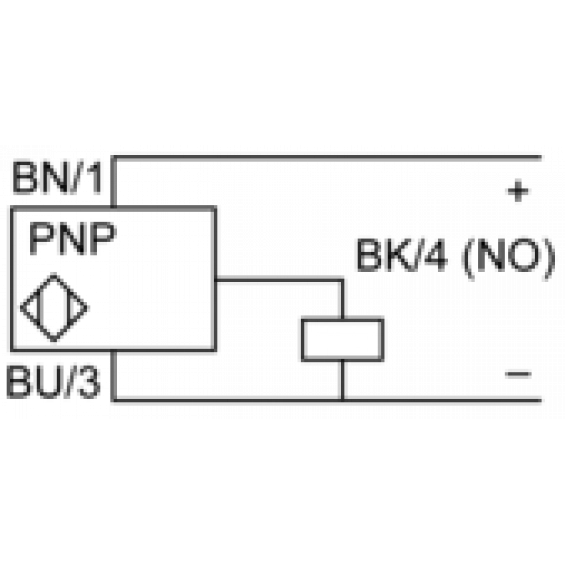

• Configuración de salida: PNP / NO (Normalmente Abierto), proporcionando una señal lógica positiva estándar industrial que se activa al detectar el objeto.
• Tensión de alimentación: 12 a 24 V DC, rango continuo estándar con protección integrada contra inversión de polaridad para evitar daños por errores de cableado.
• Capacidad de conmutación máxima: Menor o igual a 100 mA DC, con protección añadida contra sobrecargas y cortocircuitos para salvaguardar la integridad del sensor.
• Consumo de corriente: Menor o igual a 10 mA sin carga, manteniendo un funcionamiento altamente eficiente en la red de control.
• Caída de tensión: Menor a 2 V en estado cerrado, minimizando las pérdidas de voltaje en la línea de datos.
• Tiempos de retardo: Retardo a la primera activación de 5 milisegundos, retardo de respuesta de 0,1 milisegundos y retardo de recuperación de 0,1 milisegundos para una acción dinámica e instantánea.
• LED de estado: 1 LED amarillo indicador del estado de la salida, facilitando las tareas de diagnóstico visual y ajuste en planta.

Características físicas y resistencia ambiental

• Material de la carcasa y frontal: PBT (Plástico de ingeniería), que dota al componente de una alta rigidez estructural y resistencia al desgaste químico ligero.
• Clase de impermeabilidad: IP68 según IEC 60529, ofreciendo el máximo grado de estanqueidad contra polvo fino e inmersión prolongada bajo agua.
• Conexión: Cable integrado de 3 hilos con aislamiento de PVC y composición de 3 x 0,34 mm², garantizando un guiado seguro y continuo de la señal.
• Resistencia a los impactos (Shock): 50 gn para 11 ms según IEC 60068-2-27, soportando golpes bruscos de la maquinaria sin descalibrarse.
• Resistencia a la vibración: Amplitud de 25 gn (+/- 2 mm, f = 10-55 Hz) según IEC 60068-2-6, idóneo para operar de forma estable fijado a motores o estructuras móviles.
• Certificaciones del producto: CE, CSA, UL y C-Tick, cumpliendo con las estrictas normativas internacionales de seguridad y compatibilidad electromagnética.
• Peso neto del componente: 0,081 kg, un diseño ultraligero que no añade inercias mecánicas.

Asegura la continuidad operativa y la máxima optimización de espacio en tus líneas de montaje al comprar Sensor Inductivo Telemecanique XS7 .
